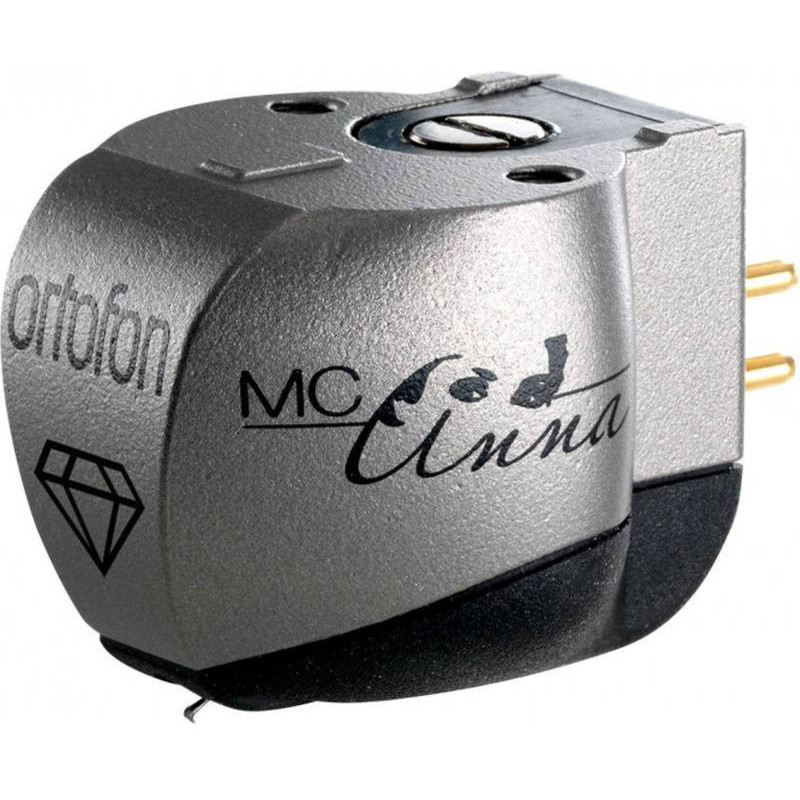

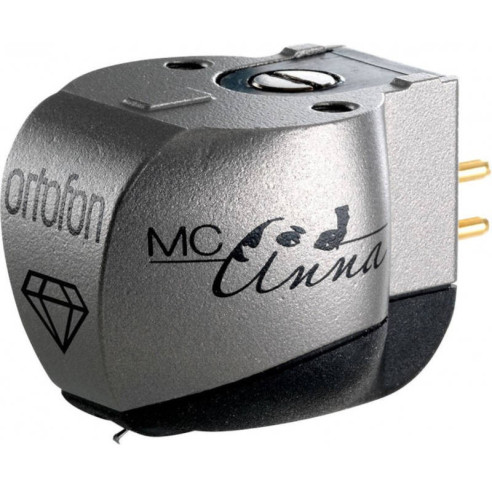

Ortofon MC Anna Diamond - Cellule

Le modèle Ortofon MC Diamond représente le plus haut échelon des cellules à bobine mobile.

Comme son nom l'indique, l'Ortofon MC Anna Diamond utilise un porte-à-faux Diamond qui, en combinaison avec le diamant Ortofon Replicant 100, offre une transparence, une vitesse et une réactivité extrêmes au-delà de toute autre combinaison.

Ce produit de pointe, représentatif de nombreux éléments et idées de conception Ortofon, est vraiment exemplaire du plus haut degré de performance possible dans la technologie de lecture analogique contemporaine.

Éléments de design

• Le boîtier de la cartouche et le corps sont fabriqués en  titane avec le SLM
• Un alliage fer-cobalt haute performance  est appliqué pour certaines parties du système magnétique.
• Le système d'amortissement d'armature à large plage  permet d'éliminer complètement les résonances indésirables.
• Le diamant Ortofon Replicant 100 , fin et léger, avec une surface de contact extraordinairement grande, offre une précision de traçage inégalée par toute autre aiguille existante.
• L'utilisation du porte-à-faux Diamond  dans l'Ortofon MC Anna Diamond a entraîné un changement de paradigme dans notre compréhension de la reproduction analogique. Les améliorations trouvées dans l'utilisation d'un porte-à-faux Diamond ont redéfini les limites de la reproduction analogique, présentant plus de détails intérieurs, de subtilité et de profondeur comme jamais auparavant.

Matériaux haut de gamme et avantages de la technologie

L'Ortofon MC Anna Diamond utilise un plus grand degré de contrôle des vibrations grâce à un système d'amortissement d'armature à large plage nouvellement amélioré . En étendant l'armature au-delà des bobines, elle peut s'interfacer directement avec les amortisseurs en caoutchouc, qui prennent en sandwich un petit disque lourd de platine. Cela offre un mouvement plus cohérent, et donc une meilleure perspective stéréo et une délimitation transitoire.

Les résonances du système sont également atténuées par l'utilisation du composé thermoplastique élastomère (TPE) qui comprend l'assemblage du couvercle inférieur.

L'Ortofon MC Anna Diamond utilise le diamant Replicant 100 d'Ortofon , connu pour son profil fin et léger et sa surface de contact extraordinairement grande. Étant donné que le Replicant 100 est le plus proche de la forme du stylet de coupe, il peut tracer avec une précision inégalée par toute autre aiguille existante. Le polissage spécial du diamant ainsi que l'utilisation d'un porte-à- faux en diamant offrent la meilleure interface possible entre le stylet et l'armature, en raison de sa dureté et de sa structure cristalline.

Système d'aimant plus efficace

La géométrie optimisée du système magnétique combinée à des matériaux de choix comme le néodyme et le fer-cobalt offre une cohérence sans précédent de la densité de flux dans l'entrefer du système. En raison d'une augmentation de la matière active à l'intérieur du système magnétique, l'intensité du champ magnétique est délivrée plus uniformément, permettant à chaque bobine de détecter une densité de flux identique quelle que soit sa position. De ce fait, la dynamique et la linéarité des impulsions sont préservées dans une large mesure.

L'utilisation de ce système magnétique optimisé permet l'utilisation d'une armature légère et non magnétique, qui offre également un avantage remarquable à la capacité dynamique de l'Ortofon MC Anna Diamond. La raison en est que notre armature non magnétique moulée avec précision spécialement conçue ne modifie pas le champ magnétique pendant le mouvement. Ainsi, lorsqu'il est combiné avec un fil de bobine en cuivre ultra-pur sans oxygène, il offre une reproduction parfaite des mouvements du porte-à-faux sans compromis. Le matériau appliqué pour l'armature a une résistance et une rigidité très élevées.

Angle d'inclinaison du stylet (SRA)

Avec une forme de stylet complexe comme le Replicant 100, il faut porter une attention particulière au positionnement du diamant dans la rainure. Le SRA (voir figure à gauche) est très important pour les performances du stylet Replicant 100, et la longue surface de contact (le bord tranchant) du diamant doit être presque perpendiculaire à la surface d'enregistrement lorsqu'elle est vue de côté. L'angle entre la surface d'enregistrement et le porte-à-faux est proche de 23 degrés lorsque le SRA est de 90 degrés.

Un point de départ parfait est de placer le bras de lecture parallèlement à la surface du disque et d'utiliser la force d'appui recommandée. La surface de contact sera presque perpendiculaire à la surface d'enregistrement avec ce réglage. Le SRA peut maintenant être modifié progressivement et soigneusement en ajustant le VTF et, si nécessaire, la hauteur du bras de lecture. La cible doit être un SRA autour de 92 degrés, déterminé par l'expérience d'écoute. En d'autres termes, la pointe du stylet doit pointer légèrement vers la base du bras de lecture.

Une gamme de compatibilités

Une impédance de sortie de 6 ohms et une tension de sortie faible à moyenne de 0,2 mV font de l'Ortofon MC Anna Diamond le partenaire idéal pour la plupart des préamplis phono MC et des transformateurs élévateurs, y compris le transformateur Ortofon ST-80 SE MC .

La cellule est parfaitement adaptée à un bras de lecture de grande masse et de haute précision avec roulement à cardan.

L'Ortofon MC Anna Diamond se concentre sur la fourniture d'une musique dans son intégralité sans compromis, offrant un équilibre idéal entre précision et musicalité avec une attention particulière à la dynamique micro et macro combinée à une tonalité et une texture fluides. Compte tenu des connaissances de classe mondiale d'Ortofon en matière de reproduction sonore analogique, le nouveau Ortofon MC Anna Diamond fournira sans aucun doute un son littéralement inégalé et qui doit simplement être expérimenté.

Caractéristiques Techniques Ortofon MC Anna Diamond:
- Segment : Haut de gamme
- Type : Cellule
- Tension de sortie à 1000 Hz, 5cm/sec. : 0,2 mV
- Équilibre des canaux à 1 kHz : 0,5 dB
- Séparation des canaux à 1 kHz : 25 dB
- Séparation des canaux à 15 kHz : 22 dB
- Réponse en fréquence : 20 Hz - 20 kHz +/- 1,5 dB
- Capacité de suivi à 315 Hz à la force de suivi recommandée : 80 µm
- Conformité, dynamique, latérale : 9 µm/mN
- Type de stylet : Spécialement poli Nude Ortofon Replicant 100 sur Diamond Cantilever
- Rayon de la pointe du stylet : r/R 5/100 µm
- Force d'appui, recommandée : 2,4 g (24 mN)
- Plage de force d'appui : 2,4 -2,8 g  (24-28 mN)
- Angle de poursuite : 23°
- Impédance interne, résistance CC : 6 Ohm
- Impédance de charge recommandée : > 10 Ohm
- Matériau du corps de la cellule : SLM Titanium
- Couleur de la cellule : Argent/Noir
- Poids de la cellule : 16 grammes
