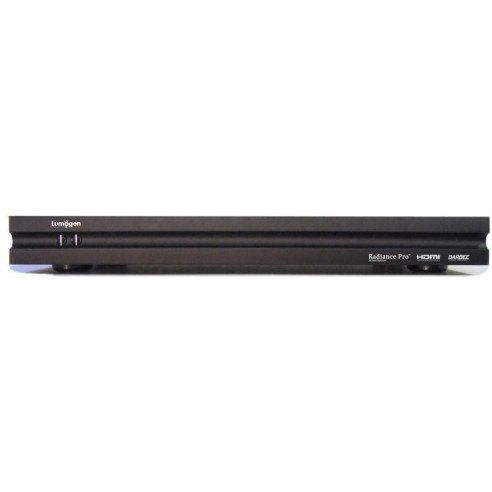

Lumagen Radiance Pro 5348 - Processeur Vidéo - Noir

Lumagen, Inc. est heureux d'annoncer le dernier ajout à la famille Radiance Pro de processeurs vidéo 4k, le Lumagen Radiance Pro 5348. Le Radiance Pro 5348 élève le processeur vidéo ultime au niveau supérieur en minimisant le jitter de sortie et le bruit électrique.

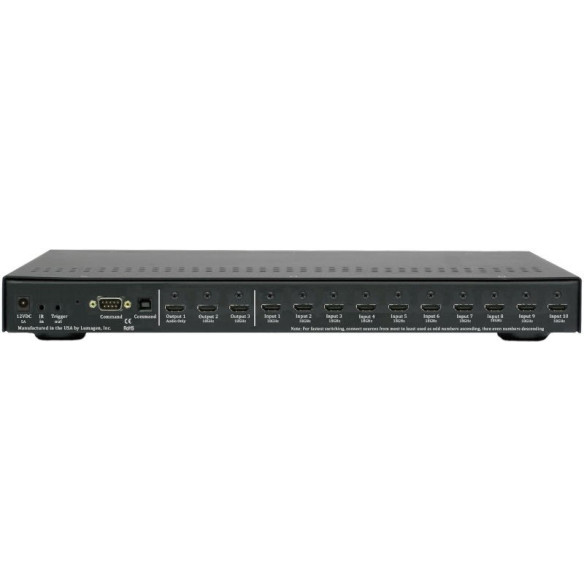

Le Lumagen Radiance Pro 5348 dispose de dix entrées de 18 GHz, deux sorties de 18 GHz et une sortie audio uniquement, dans un boîtier 1U. Il s'agit d'une configuration fixe.

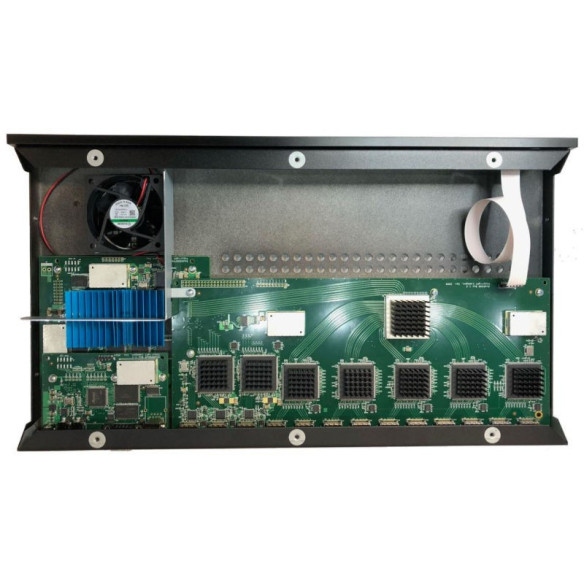

Le Lumagen Radiance Pro 5348 utilise le même logiciel que les modèles 4XXX. Ainsi, les opérations de traitement vidéo sont actuellement identiques. Ce qui distingue le Lumagen Radiance Pro 5348, ce sont les améliorations électriques apportées à la conception. Tout en utilisant les mêmes puces HDMI et FPGA, l'utilisation de régulateurs linéaires pour 28 alimentations critiques et l'ajout d'un tampon de sortie de jitter HDMI ont considérablement réduit le jitter de sortie et le bruit. L'utilisation de cages de Faraday pour les neuf régulateurs à découpage DC-DC réduit également considérablement les émissions électromagnétiques (EMI). Par exemple, la carte de sortie de révision 1.4 de 18 GHz actuelle dans un 4446 a un jitter de données HDMI d'environ 80 pS (la spécification HDMI exige 102 pS ou moins pour 18 GHz). En comparaison, le jitter de données de sortie HDMI mesuré sur le Lumagen Radiance Pro 5348 est de 45 pS, soit environ la moitié. Plus important encore pour l'audio, le jitter d'horloge de sortie HDMI a été mesuré à environ 10 pS. Il s'agit d'une horloge presque idéale à envoyer au processeur audio.

On m'a demandé si le jitter réduit et le bruit électrique sont importants. Oui, ça l'est. J'ai discuté du jitter HDMI sur les forums depuis de nombreuses années. Ce que je peux dire, sur la base de mes tests A à B, c'est qu'avec le Trinnov Altitude 16 du Lumagen Demo Theater, le Lumagen Radiance Pro 5348 apporte une amélioration significative pour le contenu approprié (par exemple "Never Enough" du Greatest Showman). Pour les produits 444X actuels, je reçois des appels assez régulièrement demandant "le Radiance Pro ne traite pas l'audio. Alors pourquoi l'audio sonne-t-il mieux lorsqu'il passe par le Radiance Pro ?" La différence réside dans le jitter inférieur et le bruit électrique réduit. Le jitter de sortie et le bruit électrique du Radiance Pro 4XXX sont déjà nettement meilleurs que ceux des autres produits que nous connaissons, mais le 5348 porte la réduction du jitter et du bruit à ce que nous considérons comme le niveau audiophile ultime. Certains ont dit qu'un circuit dejitter haute qualité d'un processeur audio peut gérer des niveaux de jitter plus élevés. À mon avis, les circuits dejitter du processeur audio peuvent améliorer le jitter alors que le signal se dirige vers les DAC, mais il y a une limite à l'amélioration. L'avantage du Radiance Pro par rapport aux circuits dejitter traditionnels est qu'il régénère complètement la sortie audio HDMI en utilisant une horloge à cristal très faible jitter pour l'horloge audio HDMI, puis fait passer le signal HDMI à travers deux étages de circuits dejitter PLL. L'utilisation d'alimentations linéaires aide également à maintenir le jitter bas en isolant le bruit des circuits numériques des circuits intégrés HDMI.

On me demande aussi si le jitter inférieur du 5348 améliorera la vidéo. Comme les séries 4XXX ont déjà un jitter de sortie bien inférieur à la spécification, le passage du Lumagen Radiance Pro 5348 de 80 pS à 45 pS pour les données ne va probablement pas améliorer le taux d'erreur binaire (BER) sur la connexion HDMI. Les données atteignant le projecteur/TV devraient être identiques et donc il ne devrait y avoir aucune différence visible.

Mais qu'en est-il du bruit électrique réduit sur la sortie du Lumagen Radiance Pro 5348 ? Cela soulève la question de savoir si le bruit électrique injecté dans un projecteur par le câble HDMI peut affecter le "bruit" analogique de l'image. Pour une technologie d'affichage numérique telle que le DLP, la réponse, selon moi, est non. Pour un projecteur avec une technologie de puce d'affichage analogique sous-jacente (LCOS, DiLA), la réponse est qu'il est possible qu'il apporte une amélioration visible. Chaque système doit être évalué individuellement pour déterminer s'il y a un changement visible. Comme pour toute analyse de qualité d'image, l'évaluation finale doit être effectuée à la distance de visionnage (généralement 1X la largeur de l'écran pour la 4k). Si vous ne pouvez pas voir de réduction de bruit à la distance de visionnage, toute amélioration est inutile.

Nous avons des clients qui disent pouvoir voir une amélioration visible due à un bruit plus faible en utilisant une alimentation électrique linéaire externe et je crois avoir vu une légère amélioration de l'image (moins de bruit de fond) en utilisant le Lumagen Radiance Pro 5348 par rapport au 4446 dans le Lumagen Demo Theater RS4500 avec l'alimentation électrique numérique externe Radiance Pro fournie. Ces différences sont minimes, et contrairement à l'audio où je suis convaincu de pouvoir faire la différence lors d'un test à l'aveugle, pour la vidéo, il serait difficile de dire quelle technologie est en jeu lors d'un test à l'aveugle (à mon avis). Donc, nous ne prétendons pas que vous verrez une amélioration visible sur une puce de projecteur analogique telle que celles utilisées par Sony et JVC. Cependant, je crois avoir vu une amélioration, et vous pouvez le tester vous-même, en supposant que vous avez à la fois un 4XXX et un Lumagen Radiance Pro 5348. J'admets que cela peut être difficile à réaliser pour la plupart des gens.

Le Lumagen Radiance Pro 5348 utilise une puce de recalage PLL HDMI sur chacune des trois sorties. Nous pensons que ce circuit intégré de tampon HDMI a des temps de montée légèrement plus lents qui seront plus indulgents lorsqu'il est utilisé avec des projecteurs ayant des conceptions d'entrée HDMI marginales. Ces puces réduisent le jitter et le temps de montée, mais elles donnent également au 5348 le contrôle du signal de sortie pour le niveau et l'EQ. Notez que par défaut, le Lumagen Radiance Pro 5348 n'a pas d'EQ de sortie. Les séries 4XXX ont toujours une EQ de sortie.

Dans le théâtre de démonstration Lumagen, toutes les combinaisons prises en charge de niveau et d'EQ du Lumagen Radiance Pro 5348 fonctionnent bien. Le fait de ne pas avoir d'EQ vise à aider les câbles à fibres actives qui n'ont pas la quantité appropriée d'atténuation dans leurs tampons d'entrée pour tenir compte du fait que les sorties HDMI normales ont une EQ de câble. Cette EQ se trouve généralement dans les sorties HDMI, et le temps de montée de sortie, doit être atténuée par un câble, ou par un tampon d'entrée bien conçu dans le cas du câble à fibre active. Avec le réglage par défaut "pas d'EQ", un câble passif doit avoir une longueur comprise entre 2 et 3 mètres.

Pour un projecteur avec une conception d'entrée HDMI marginale, nous pensons que cette programmabilité peut aider le projecteur à se verrouiller sur un signal vidéo HDMI de 18 GHz. Cette affirmation reste à prouver ou à réfuter. Notez que nous recherchons des cas de test pour cela. Donc, si vous avez un projecteur avec une conception d'entrée HDMI marginale qui rencontre des problèmes de verrouillage après un changement de signal, veuillez me contacter et nous pourrons discuter de la possibilité de tester avec le Lumagen Radiance Pro 5348 dans votre système en difficulté.

Caractéristiques Techniques Lumagen Radiance Pro 5348 :
- Segment : Haut de gamme
- Type : Processeur Vidéo
- Entrées : 10 HDMI 18G
- Sorties : 2x HDMI 18G. 1x HDMI Audio
- Traitement complet des sources 2D ou 3D
- Technologie d'amélioration DARBEE DVP pour HD/SD
- Mise à l'échelle et ratio d'aspect entièrement programmables
- CMS 3D avec 4913 points (17x17x17)
- Espace colorimétrique Rec2020 et prise en charge HDR
- Dés-entrelacement HD et SD adaptatif au mouvement par pixel
- Configuration et contrôle à l'écran avec la télécommande incluse
- Ports RS232 et USB pour la mise à niveau et le contrôle
- Équerres de rack optionnelles
- Dimensions (LxHxP) : 431,8 x 50,8 (sans pieds) x 254 mm
